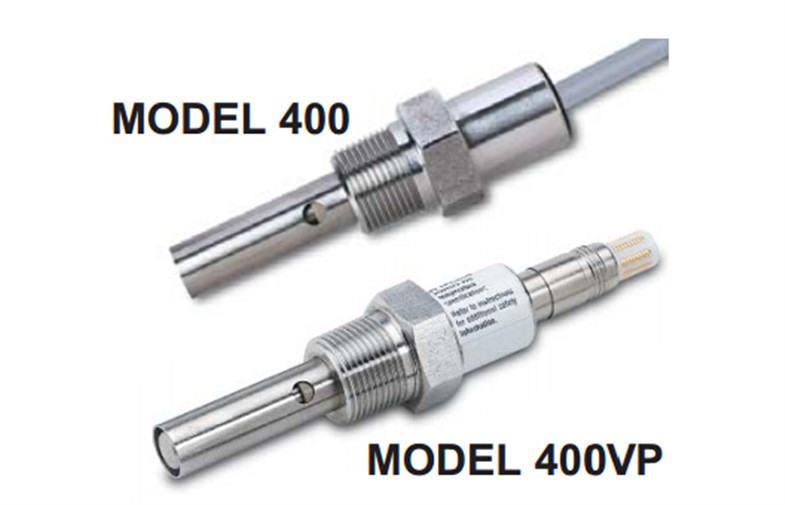

ローズマウント の水質分析の器械の分析的な 400/400VP 持久力の一般目的の伝導性センサー

速い細部:

    · 分析的な ローズマウント 著製造される

· プロセス関係: 3/4 インチ MNPT

· 温度: 221°F （0 に 105°C）への 32

· 温度（選択 -60）: 392°F （0 に 200°C）への 32

· 圧力: 250 の psig の（1825 の kPa の ABS）最高

· 真空: 7.4 psia （51 kPa の ABS）

· ぬらされた材料:

o の電極; チタニウム

o ボディ; 316 ステンレス鋼

o の絶縁体; かいま見

o の O リング; EPDM

記述:

ローズマウント の解析モデル 400 の /400VP の持久力の伝導性センサーは 3/4 インチ MNPT の付属品を使用してプロセス配管に直接ねじ込みの挿入のために設計されています。 モデル 400 センサーはまた sidestream サンプルで使用することができます。 3/4 インチのブッシュが付いている 1 インチの管のティーは適したフロー・セルです。 3/4 インチの管のティーは 0.1 および 1.0/cm の細胞と使用することができます。 透明なプラスチック フロー・セルはまた利用できます（PN 24091-02）。

持久力センサーによっては伝導性センサーが接触しています。 それらは 0.01、0.1、1.0、および 10/cm のセル定数で利用できます。 セル定数の選択は伝導性によって決まります。 高い伝導性のサンプルはより大きいセル定数を要求します。 推薦された範囲および正確さのための検光子プロダクト データ用紙に相談して下さい。

0.01、0.1 および 1.0/cm のセル定数のセンサーはかいま見の絶縁体で分かれている同心のチタニウムの電極を備えています。 EPDM の O リングはプロセス液体からのセンサーの内部部品を密封します。 10/cm のセル定数のセンサーはグラファイト電極およびエポキシ ボディを備えています。

電気分解の伝導性は温度の強い機能であり、伝導性の読書は参照の温度の価値に普通変えられます。 温度を測定するためには、持久力センサーはプラチナ RTD を使用します。 金属の電極センサーで RTD は内部の電極の中にあります。 エポキシ ボディ センサーでは、RTD はセンサーの端から突出るチタニウムの thermowell にあります。

モデル 400 センサーは Variopol と利用できます 6 つの急速切断水密のコネクター。 相互接続ケーブルを検光子にワイヤーで縛り、センサーにケーブルを動かして下さい。 センサーはケーブルの容器に差し込みます。 センサーを取り替えるためには、Variopol の付属品を単に切り、新しいセンサーをプラグを差し込んで下さい。 ケーブルの配線をし直すか、または再上映する必要性がありません。

適用:

ローズマウント 分析的な 400 はおよび 400VP ENDURANCE™の一般目的の伝導性センサー高い純度水からきれいな冷水まで及ぶ適用の伝導性の決定のために意図されています。 センサーは伝導性を持っているきれいな、非腐食性のサンプルの使用にとって理想的より少なくより 20,000 uS/cm.* です

両方の低温（221°F/105°C）および高温選択（392°F/200°C）は利用できます。 圧力限界は 250 の psig （1825 の kPa の ABS）です。 センサーは必要なケーブル（モデル 400）とまたは Variopol 急速切断ケーブル（モデル 400VP）と利用できます。

センサーは ¾ MNPT の付属品を使用してプロセス配管の直接挿入のために意図されています。 それらはまた sidestream サンプルで使用することができます。 セル定数は 0.01/cm、0.10/cm、および 1.0/cm です。

高い伝導性、モデル 228 または 226 のような円環形状/誘導センサーを持っているサンプルのための *For の汚れたか腐食性のサンプルはまたは推薦されます。

指定:

セル定数: 0.01、0.1、および 1.0/cm

ぬらされた材料:

電極: チタニウム

ボディ: 316 ステンレス鋼

絶縁体: かいま見

O リング: EPDM

プロセス関係: 3/4 インチ MNPT

温度: 32 – 221ºF （0 – 105ºC）

温度（選択 -60）: 32 – 392ºF （0 – 200ºC）

圧力: 250 の psig の（1825 の kPa の ABS）最高

真空: 1.6 in に。 漏出 Hg は（5.2 kPa）空気より少しにより 0.005 SCFM （0.00014 m3/min）です。

ケーブル長（モデル 400 のみ）: 10 の ft （3.1 m）標準; 50 の ft （15.2 の m）任意

比較優位:

工場測定されたセル定数の口径測定とプラグ アンド プレイのボックスを保障します
正確さ。 伝導性に連絡してセンサーは 0.01、0.1、1.0、および 10/cm のセル定数で利用できます。

3/4 インチ MNPT の付属品を使用してプロセス配管への直接ねじ込みの挿入。
400 センサーはまた sidestream サンプルで使用することができます。

VARIOPOL (VP) の急速切断コネクターと利用できる。

かいま見で分かれている同心のチタニウムの電極を搭載する堅い関係に水をまいて下さい
絶縁体。 EPDM の O リングはプロセス液体からのセンサーの内部部品を密封します。

プラチナ RTDS を感じる温度は多様性を提供します。
温度: 32 – 221ºF （0 – 105ºC）
温度（選択 -60）: 32 – 392ºF （0 – 200ºC）

ねじ込みの、引き込み式、そしてモデル 402 および 404 との選択流れによる多目的な土台構成。
