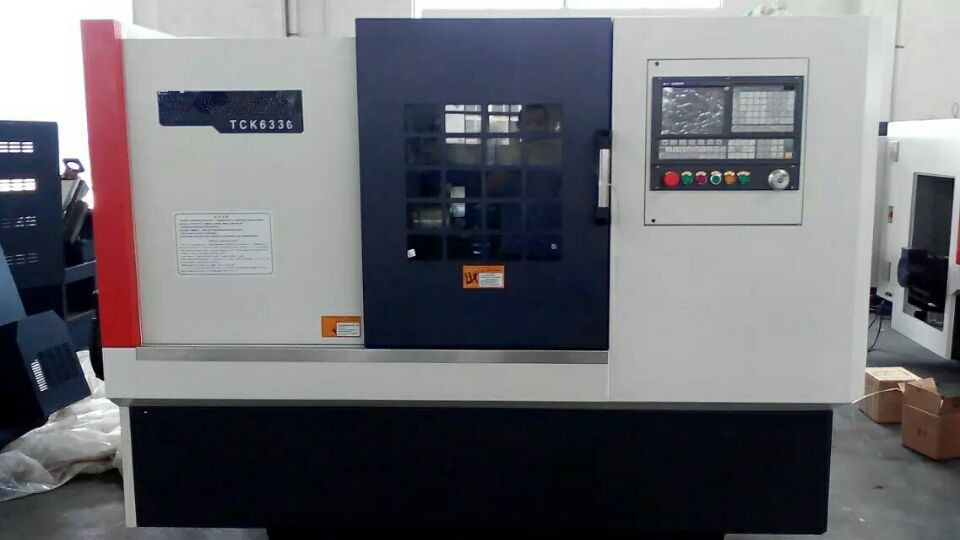

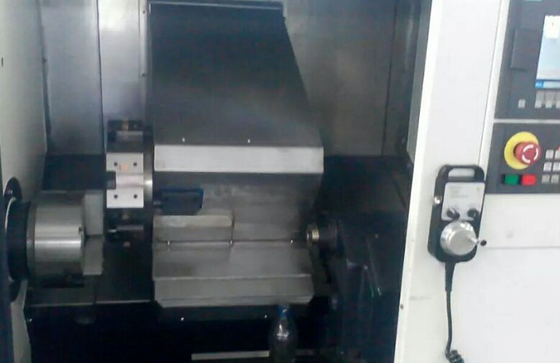

45 度は台湾の線形案内面が付いているベッド CNC の旋盤機械を傾けます





速い細部:

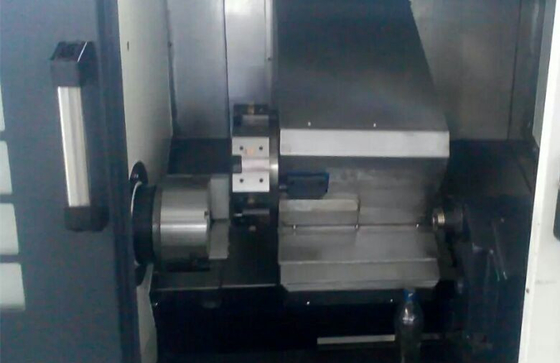

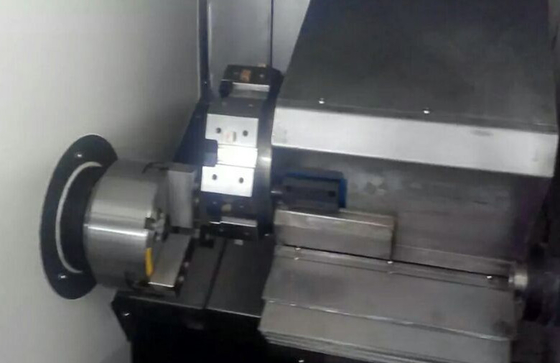

• 4 つの用具の一団のタイプ ポスト
• 紡錘は 4000 の rpm を結合します
• 台湾 Hiwin の線形案内面
• 6つはオイル シリンダーをくり抜きました



記述:



この機械は 45 最も高く堅い統合されたベッド、大きいトルクの紡錘、台湾線形ガイドの方法を採用します、これは機械により高い剛性率、高精度を保障し、オペレータの近くのより高い速度の紡錘の中心はローディングをより便利な荷を下す工作物し。

 特に設計されていたより重いローディングの底基盤、広げられた機械ベッドは、増強された版厳密な条件を機械で造る高い stength に会うために保障します。

  b. 高い堅く、高精度の独立した紡錘の単位、伝達を行いましたり V ベルトによって、固定して始まることができます採用すれば smoothly.lubrication の脂質は、明らかに紡錘の熱変形、増加の熱安定性および精密を減らします。


  c.供給システムは台湾を有名なブランド Hiwin 線形ガイドの方法採用し、標準的な構成として 58 度上の Hiwin の球ねじ硬度は、最高速度、最も高い機械化の精密および優秀な動的パフォーマンスを保障します。

  d. 台湾のブランドによってくり抜かれるチャックにおよびくり抜かれたオイル シリンダー、サーボ油圧用具のタレットおよび油圧心押し台の標準的な構成として日本 YASKAWA サーボ モーター装備して下さい。

  e. 標準的な構成として台湾 LNC のコントローラー、任意の GSK、KND、FANUC、三菱、SIEMENS 等。

  f. 機械ベッドは 45 度を傾きます、一つの優秀な樹脂砂型で作ります必要なベッド、ねじり強さを採用し、flexural 剛性率は破片の運搬のために明らかに、合間に容易および速いです高められます





最初の 1 つは耐え、ギヤ処理のために適しています

第 2 タイプは高速および高精度の処理のために適しています

顧客はタイプのそれら選ぶことができます。


指定:



TCK6332

指定	単位	TCK6332
ベッド上の最高の振動	mm	Φ320
十字のスライド上の最高の振動	mm	Φ120
チャック	インチ	コレット チャック、6
Ｘ 軸旅行	mm	400
Z 軸旅行	mm	300
紡錘の速度	rpm	3,000rpm
紡錘の鼻		A2-5
紡錘のによ穴の直径	mm	Φ48
紡錘棒直径	mm	Φ38
速い送り速度	m/min	15
送り速度の切断	mm/min	1-15,000
X Z 軸モーター トルク	Nm	7/7
紡錘モーター力	kW	5.5
用具棒セクション サイズ	mm	25x25
X/Z の位置の正確さ	mm	0.016/0.02
X/Z の反復性	mm	0.006/0.006
機械次元（L*W*H）	mm	1,600*1,600*1,630
NW	kg	1,700



TCK 6340

製造業者機械 TCK6340	指定
最高。 ベッド上の振動	400mm
最高。 十字のスライド上の振動	120mm
ｘ 軸	300mm
z 軸	300mm
案内面	台湾 Hiwin の線形案内面
紡錘の速度	1500rpm/4500rpm
紡錘の鼻	A2-5
紡錘のによ穴 dia	48mm
動きが速い速度	20m/min
紡錘モーター	5.5kw
x/z モーター トルク	7/7 Nm
用具棒セクション	25*25mm
用具	4 つの用具の gany タイプ ポスト
x/z の位置の正確さ	0.016/0.02 mm
x/z の反復性	0.006/0.006mm
機械次元	1800*1750*1700mm
N.W.	1800KG





適用:



自動車、オートバイ、電子工学、大気および宇宙空間、軍の企業、オイルおよび他の企業に適当、円錐表面、円アークの表面、回転式部品の端の表面を回し、バルクおよび高精度の自動処理の高性能とさまざまなメートルおよびインチの糸および多くは回すことができます





比較優位:



•  45° 傾斜のベッド CNC の旋盤
•  台湾の高精度な線形案内面
•  容量を運ぶ破片は大きく、便利、顧客は前部または背部で運ぶ破片を選ぶことができます
•  紡錘の単位に 2 つのタイプ、重い切断のタイプおよび高速タイプがあります
•  一団のタイプ用具のポスト
