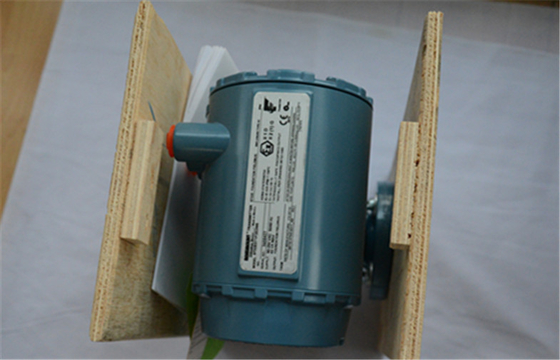

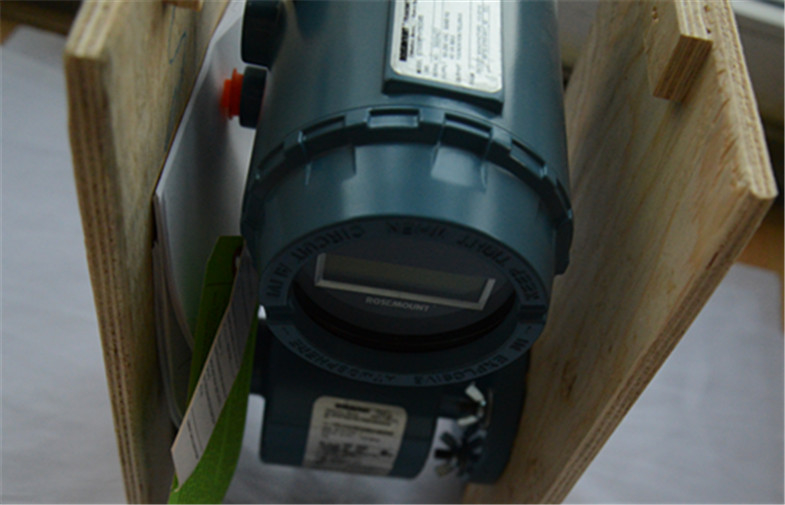

ローズマウント の必要なか遠隔土台が付いている電磁石の挿入の流れメートル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ペンキ: | ポリウレタン | 出力信号: | 4-20 mA |
|---|---|---|---|
| ブランド: | ローズマウント | 標準的なハウジング: | 低い銅の aluminumType 4X および IEC 60529 IP66 |
| 任意ハウジング: | 未塗装 316/316L オプション・コードの SH タイプ 4X および IEC 60529 IP66 | カバー ガスケット: | ブナN |
| ハイライト: | 電子磁気式流量計,液体の流れメートル |
||
ローズマウント の必要なか遠隔土台が付いている電磁石の挿入の流れメートル
速い細部:
• 必要な台紙の送信機の取付けのための理想
• 雄鹿/アナログ、基礎 fieldbus、または PROFIBUS PA の fieldbus によって出力される利用できる
• 利用できる高度の診断
• オプティカル スイッチ LOI
• 利用できる任意 DI/DO （雄鹿だけ）
記述:
据付手順
ローズマウント 8732 の取付けは詳しく述べられた機械および電気含んでいます
据付手順。
送信機を取付けて下さい
遠隔取付けられた送信機は管に 2 インチまで取付けられるかもしれません
平面に対する直径または。
管の土台
送信機を管に取付けるため:
1.土台ハードウェアを使用して管に取付金具を付けて下さい。
2.取付けねじを使用して取付金具に 8732 を付けて下さい。
表面取り付け
台紙浮上するため送信機:
1.取付けねじを使用して土台の位置に 8732 を付けて下さい。
必要な台紙から遠隔台紙の送信機に変えるためには、相談して下さい
手動補足: 遠隔台紙の転換への必要な台紙
センサーの関係
このセクションは物理的に送信機を取付けるために必要なステップをカバーします
配線および口径測定を含んで。
ローズマウント センサー
非ローズマウント センサーに送信機を接続するためには、参照して下さい
「普遍的なセンサーの配線図」の配線図を割り当てて下さい
E-1 のページを捲って下さい。 リストされている口径測定のプロシージャはと使用されたとき要求されません
ローズマウント センサー。
センサーの配線への送信機
フランジを付けたようになったおよびウエファー センサーは図 2-16 に示すように 2 つの水路の港を備えています。
どちらかは両方のコイルのドライブおよび電極ケーブルに 1 つ使用するかもしれません。 使用して下さい
未使用の水路の港を密封するために提供されるステンレス鋼のプラグ。 使用
密封する場合の PTFE テープか取付けのために適切な糸の密封剤
水路。
コイルのドライブおよび電極ケーブルのための単一の熱心な水路の操業はあります
センサーと遠隔送信機の間で必要とされる。 束ねられたケーブルからの
単一の水路の多数の磁気式流量計は作成するためにが本当らしいです
あなたのシステムの干渉および騒音問題。 1 組のケーブルを每の使用して下さい
水路の操業。 適切な水路の設置図表については図 2-16 を見て下さい
推薦されたケーブルのための表 2-3。 必要な、遠隔配線図のため
図 2-19 を参照して下さい。
適用:
ローズマウント 8732 の送信機-必要台紙の設計、バックリット表示および耐圧防爆ハウジング。 HART®、FOUNDATION™の fieldbus、か PROFIBUS PA、装置診断および信頼性および性能を改善する Smart™のメートルの証明と利用できる
指定:
|
パワー消費量 |
10 ワット最高 |
|
流れスイッチ |
AC: 最高 26 A （<> DC: 最高 30 A （<> |
|
周囲温度の限界 |
作動 – 58 から 165 °F （–ローカル オペレータ・インタフェースのない 50 から 74 °C） 13 から 149 °F （–ローカル オペレータ・インタフェースが付いている 25 から 65 °C） 貯蔵 – 40 から 185 °F （– 40 から 85 °C） – 22 から 176 °F （–ローカル オペレータ・インタフェースが付いている 30 から 80 °C） |
|
湿気の限界
|
0-100% 150 °F への RH （65 °C） |
|
エンクロージャの評価
|
NEMA 4X CSA のタイプ 4X、IEC 60529、IP66 （送信機） |
|
一時的な保護評価 |
8732E は EN 61000-4-に合致する一時的な保護で造りました 破烈の流れのための 4 およびサージ電流のための 61000-4-5。 セリウムのために送信機をテストすることは IEC と迎合的です 611185-2.2000 2 つまでの kV であるクラス 3 そして 2 まで ka の保護。 |
通知:
環境への配慮
最高の送信機の生命を保障するためには、温度の極端および振動を避けて下さい。 典型的な問題領域は下記のものを含んでいます:
• 完全に取付けられた送信機が付いている高振動ライン
• 直接日光の暖か気候の取付け
• 冷たい雰囲気の屋外の取付け
リモートによって取付けられる送信機は電子工学を粗い環境から保護し、構成かサービスに容易なアクセスを提供する管制室に取付けられているかもしれません。
8732 の送信機が外部力をそうそこに要求する ローズマウント は適した動力源へのアクセスでなければなりません。
