あく横の CNC のマシニング センターの supportting 製粉//退屈すること
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 条件: | 新 | タイプ: | 水平方向 |
|---|---|---|---|
| CNCのであろうとなかろうと: | CNCの | 自動グレード: | 自動 |
| 最高。 振動直径: | 350mm | 電圧: | 380 V |
| 力（W）: | 15KW | 次元（L*W*H）: | 4900*4500*2850mm |
| 重量: | 9500kg | アフター サービスの提供: | エンジニア サービス機械を海外利用 |
| 保証: | 12ヶ月 | 作業テーブルのサイズ: | 500*500mm |
| ｘ 軸旅行: | 900mm | ｙ軸旅行: | 750mm |
| z 軸旅行: | 1250mm | 用具の量: | 24 |
| 紡錘の先を細くすること: | BT50 | 紡錘の速度: | 8000rpm |
| 速い送り速度: | 24 m/min | 正味重量: | 9500kg |
| 機械次元: | 4900*4500*2850mm | ||
| ハイライト: | Cnc 加工サービス,精密マシニング センター |
||

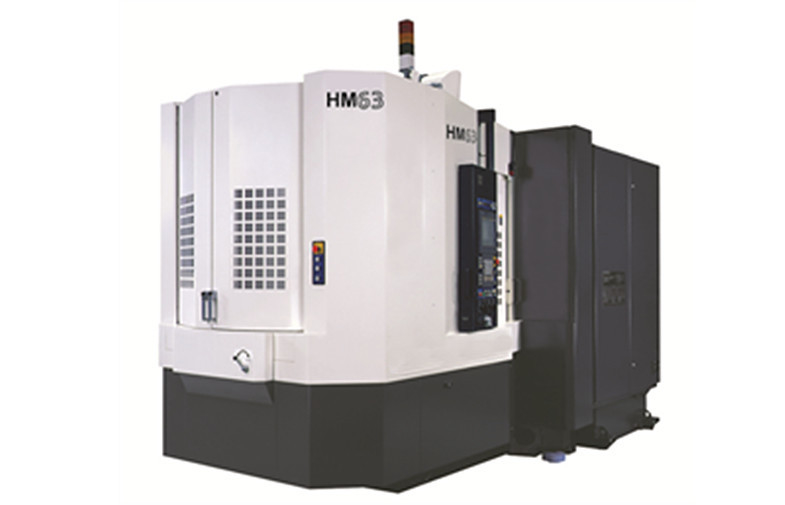

横の CNC のマシニング センター HM50/HM50B HM63/HM63B との
より高く全面的な単位の剛性率およびより速く
動きの速度
速い細部:
1. コンピュータ有限な要素の最適化はより高く全面的な単位の剛性率をより速く作り、
動きの速度。
2. すべての直線運動の斧は線形案内面を採用します。
3. すべての部品は適度に重点を置かれ、密集した構造があります。
4. 自負 C3 のレベルの精密球ねじは保障します。
5. 3 本の斧は保障するために近くつながれる高精度適用範囲が広い R+W のカップリングを採用します
高い促進の州の高い位置の精密。
6. 完全な保護機械家、破片の排出および排水は案出されます
高度および信頼できる構造。
7. 機械は操作を確かめるために人体の技術設計を採用します
容易そして安全に。
8. 交換仕事台は任意である場合もあります。
9. 各種各様のヘッドおよび耳障りな検出システムを測定することは加えることができます。
記述:
1. この通る機械のための保証
1.エンジニアは海外機械類サービスをして利用できます。 一部の国では、私達に海外に代理店のすることがあります
のそして専門的に売り上げ後のサービス時間。
2. オンラインか移動式心のふれ合いサービス 24 時間の。
3.私達の工場で訓練してオンラインで費用があなければ。
4.保証は機械によって 12 か月、小さい壊された部品ありません取り替えて費用が予備品渡されますです
顧客の便宜上。
5. 私達は最もよい代理店の価格およびディストリビューターの価格を提供します。
2. 顧客および配達
ODM、OEM を受け入れて下さい、
FOB、CFR、CIF の EXW の価格を受け入れて下さい、
工作機械の前の沈殿物そしてバランスとして T/T 30% は私達の工場を去ります。
標準的な構成製造業の時間の正常なプロダクトは 7-15 仕事日です。
適用:
機械は軍、宇宙航空、自動車、モデルの、機械類の製造業および他の企業のペーパーのために適しています
部品の部品、ディスク タイプ部品、特別型の部品、fiture による部分を自動的にいろいろ機械化を完了できます囲んで下さい
4 表面の製粉は、退屈して会社、蝶番拡大する、あくこと、機械化の精密および effiiency を保障します
指定:
横の機械中心の任意付属品
ZF または BF が付いている●の減力剤の紡錘ドライブ
●の紡錘の速度は 8000rpm です
水に集中する●
●の貯蔵のタイプ用具の雑誌（40）
横の機械中心の指定 HM50/50B
|
|
HM50 | HM50B |
|
ワーク テーブルのサイズ |
500*500 | 500*500 |
|
ワーク テーブルの量 |
1 | 2 |
|
仕事台の目盛分割 |
1 | 1 |
|
Ｘ 軸旅行 |
900 | 900 |
| Ｙ軸旅行 | 750 | 750 |
| Z 軸旅行 | 650 | 1250 |
|
紡錘の中心と仕事台の表面間の間隔 |
110-860 | 110-860 |
|
仕事台の中心への紡錘の端の表面間の間隔 |
230-880 | 230-1480 |
|
T スロット（*spacing No.* のスロット幅） |
5-14×100 | 5-14×100 |
|
紡錘の先を細くすること |
BT50 | BT50 |
|
紡錘の速度 |
8000rpm | 8000rpm |
|
X.Y.Z の軸線の球ねじ |
4512,4512,5012 | 4512,4512,5012 |
|
X.Y.Z の軸線の動きが速い速度 |
24/24/24 | 24/24/24 |
| X.Y.Z の軸線の線形案内面 | RUE45、RUE45、RUE55 | RUE45、RUE45、RUE55 |
| X.Y.Z の軸線モーター関係 | ダイレクト接続 | ダイレクト接続 |
| 紡錘モーター力 | 11/15 | 11/15 |
| X.Y.Z の軸線モーター | X: 12 Y: 22Z: 22 | X: 12 Y: 22 Z: 22 |
|
用具の量 |
24 | 24 |
| 最高。 用具の Dia.の長さそして重量 | 112mm/350mm/15g | 112mm/350mm/15g |
| 正確さを置いて下さい | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| 正確さの位置を変えて下さい | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
|
次元（L*W*H）を機械で造って下さい |
4900X4500X2850 | 4900X4500X2850 |
|
ワーク テーブルの積載量 |
500 | 500 |
|
N.W. |
8200 |
9500 |
横の機械中心の指定 HM63/63B
|
|
HM63 | HM63B |
|
ワーク テーブルのサイズ |
630*630 | 630*630 |
|
ワーク テーブルの量 |
1 | 2 |
|
仕事台の目盛分割 |
1 | 1 |
|
Ｘ 軸旅行 |
1000 | 1000 |
| Ｙ軸旅行 | 850 | 850 |
| Z 軸旅行 | 1050 | 1050 |
|
紡錘の中心間の間隔 そして仕事台の表面 |
110-960 | 110-960 |
|
紡錘の端の表面間の間隔 仕事台の中心に |
50-1100 | 50-1100 |
|
T スロット（*spacing No.* のスロット幅） |
5-18×100 | 5-18×100 |
|
紡錘の先を細くすること |
BT50 | BT50 |
|
紡錘の速度 |
6000rpm | 6000rpm |
|
X.Y.Z の軸線の球ねじ |
5012,5012,5012 | 5012,5012,5012 |
|
X.Y.Z の軸線の動きが速い速度 |
24/24/24 | 24/24/24 |
| X.Y.Z の軸線の線形案内面 | MSA55S、MSA55LS、MSA55LS | MSA55S、MSA55LS、MSA55LS |
| X.Y.Z の軸線モーター関係 | ダイレクト接続 | ダイレクト接続 |
| 紡錘モーター力 | 15/18.5 | 15/18.5 |
| X.Y.Z の軸線モーター | X: 22 Y: 22Z: 22 | X: 22 Y: 22 Z: 22 |
|
用具の量 |
24 | 24 |
| 最高。 用具の Dia.の長さそして重量 | 112mm/350mm/15g | 112mm/350mm/15g |
| 正確さを置いて下さい | ±0.008/±0.008/±0.008 | ±0.008/±0.008/±0.008 |
| 正確さの位置を変えて下さい | ±0.005/±0.005/±0.005 | ±0.005/±0.005/±0.005 |
|
次元（L*W*H）を機械で造って下さい |
5100*4950*2850 | 5100*4950*2850 |
|
ワーク テーブルの積載量 |
1000 | 1000 |
|
N.W. |
9600 |
11000 |
